Obradni centar

Dörries Pegard Euromill 200

Godina proizvodnje: 2018, Stanje: spreman za upotrebu (rabljeno), Na raspolaganju je Reishauer stroj za brušenje zubnih bokova, generalno obnovljen od strane Burri Werkzeugmaschinen. Brzina brusnog vretena: 3500 o/min, brzina rezanja: 63 m/s, maksimalni promjer zupčanika: 360 mm, raspon modula: 0,1-7, broj zuba: 6-600, maksimalna visina obratka: 160 mm, maksimalni kut zakošenja: +/-45°, maksimalna masa obratka: cca 60 kg. Minimalni promjer tuljka brusne ploče: 250 mm, dimenzije brusne ploče X/Y/Z: 350 mm/104 mm/160 mm, raspon promjera pužnog brusnog alata: 270 mm-350 mm, maksimalna širina brušenja: 175 mm, maksimalna brzina vrtnje obratka: 800 o/min. Uključuje uređaje za profiliranje, napravu za balansiranje, nadzor kontaktne vibracije, kompaktni filtar, rashladni sustav, povratni rashladnik za rashladnu vodu, robotsku automatizaciju i transportna kolica. Dokumentacija dostupna. Moguć je pregled na licu mjesta. Gisdpfx Aajw Rqwaj Ael

Stanje: dobar (rabljeno), Godina proizvodnje: 1994, CNC spiralni stroj za savijanje, kapacitet 50cm3, min-max promjer zavojnice 500-3.500mm. Gedpfx Asiu Acpsa Aeil

Godina proizvodnje: 1979, Stanje: spreman za upotrebu (rabljeno), Maks. promjer brušenja: 300 mm, Maks. duljina brušenja: 1950 mm, Maks. duljina obratka: 2000 mm Max brzina posmaka 1 – 30 m/min. Dovod rashladne tekućine 100 l/min Inf. varijabilni raspon brzine 2.000 – 6.000 o/min. Vreteno 88 mm Visina središta 150 mm Brusni kotači 100 – 250 mm Snaga vretena 3,5 kW Snaga brusilice 15 kW – 380 V – 50 Hz Gisdpfx Aohq Uigsa Ael

Stanje: rabljeno, Promjer tokarenja iznad kreveta: 2400 mm Promjer tokarenja iznad suporta: 2200 mm Dužina tokarenja: 10.000 mm Snaga pogona: 185 kW Promjer planske ploče: 1650 mm Broj okretaja: 1,5 – 150 o/min Maksimalna masa obratka: 70.000 kg Promjer stezanja: 1400 mm Tehnički podaci Giedpoxddvnjfx Aa Aol Radno područje Maksimalni promjer tokarenja iznad suporta: 2200 mm Maksimalni promjer okretanja iznad kreveta: 2400 mm Maksimalna dužina tokarenja: 10.000 mm Promjer stezanja u planskoj ploči glavnog vretena: 300 – 1600 mm sa specijalnim čeljustima do 2050 mm Promjer stezanja u planskoj ploči konjića: 300 – 1400 mm Maksimalna masa obratka: 70.000 kg Glavni pogon, planska ploča Promjer planske ploče: 2000 mm Brzina okretaja planske ploče, beskonačno promjenjiva u 4 stupnja: 1,5 – 150 o/min Maksimalni okretni moment pri nominalnoj brzini: 220.000 Nm Snaga glavnog motora: 185 kW Kut vrha nosača s flanšom: 70° Suporti Hod utorničkog nosača: 500 mm Hod planskog nosača: 1400 mm Brza uzdužna regulacija: 2000 mm/min Brza planska regulacija: 800 mm/min Beskonačno podesivi posmaci, uzdužno: 0,6 – 300 mm/min Beskonačno podesivi posmaci, planski: 0,3 – 120 mm/min Maksimalna sila rezanja na suportu: 20.000 kg Konjić Promjer planske ploče (odvojiva): 1650 mm Promjer stezanja planske ploče: 1400 mm Kut vrha nosača s flanšom: 70° Brza regulacija: 1250 mm/min Posebne opreme Kopirna naprava za prvi suport Dužina kopiranja: 8500 mm Maks. dubina kopiranja u jednom potezu: 500 mm Naprava za izbušivanje: bušeća šipka 460 x 390 mm Promjer bušenja: 600 – 1000 mm Maks. dubina bušenja u jednom potezu: 2700 mm Za Ks od 200 kp/mm² – s max. = 1,5 mm/o Najveći presjek strugotine 30 mm² pri izbačaju od 1000 mm S povećanjem dubine bušenja smanjuje se presjek strugotine Vodilica za konusno tokarenje, kut podešavanja do 8° i maksimalna dužina konusa (u jednom potezu) od 2000 mm, preciznost podešavanja ± 5 minuta. Vodilica za konusno tokarenje, kut podešavanja do 15° i maksimalna dužina konusa (u jednom potezu) od 1000 mm, preciznost podešavanja ± 5 minuta. Pomoćna dizalica od 125 kg na glavi vretena.

Stanje: spreman za upotrebu (rabljeno), Godina proizvodnje: 1999, Funkcionalnost: potpuno funkcionalan, Reishauer RZ 362A s cca 60 kompleta dijamantnih ploča Dimenzije brusnih puževa: Min/maks. vanjski promjer: 280/350 mm Širina: 84/104 mm Maks. modul s ograničenjima: MOD 8,0 (DP 3,2) Gijdpfx Aajxb Ufuj Ael Broj startova: s ograničenjima do 3 Maks. iskorištiva širina (pomak): 90 mm Detaljne tehničke informacije pronađite u priloženom PDF-dokumentu. Dodatna oprema: Uređaj za profiliranje Dijamantne ploče, cca 60 kompleta Brusne ploče Turbo separator

Stanje: rabljeno, Godina proizvodnje: 2001, Funkcionalnost: potpuno funkcionalan, broj stroja/vozila: 124, Cijena na upit Rabljeni CNC vertikalni tokarski stroj Marka MORI SEIKI Giodpfx Aaswl An Ie Ajl Tip VL 55 Izgrađeno 2001. godine S CNC upravljanjem MSC 518, 12-staničnim revolverom i transporterom strugotine Duljina tokarenja = 653 mm Promjer tokarenja = 550 mm X – os = 350 mm Z-os = 660 mm Brzina do = 2000 o/min Snaga vretena = 30 kW Težina cca. = 12,5 t Cijena na upit Tehnički podaci: Rabljeni CNC – vertikalni tokarski stroj Proizvođač MORI SEIKI Model VL 55 YOM 2001 S CNC-om – upravljanjem MSC 518, revolverom za 12 alata na transporteru strugotine Promjer tokarenja. = 550 mm Duljina tokarenja = 653 mm X-os = 350 mm Z-os = 660 mm Brzine = 2000 o/min Snaga vretena = 30 kW Težina cca. = 12,5 t

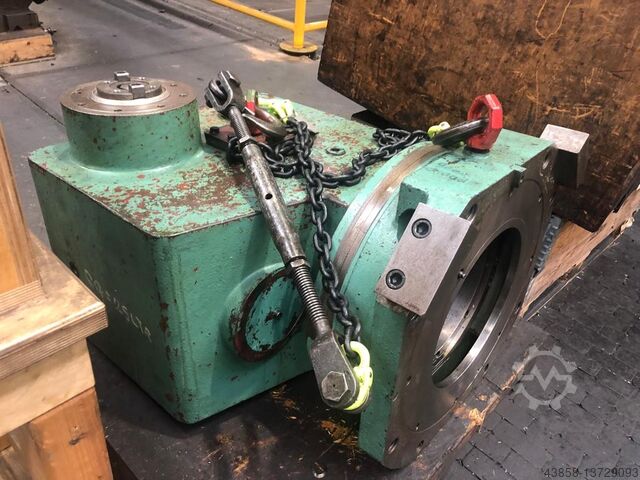

Stanje: rabljeno, Tehnički detalji: x-hod: 6500/13150 mm y-hod: 4000 mm z-hod: 1250 mm w-os: 2250 mm Giodpfxswc A Shj Aa Ael Površina stola: 5500/12150 x 3000 mm Maks. težina obratka: 70.000/105.000 kg Dimenzije rama: 480 x 510 mm Motor vretena za glodanje: 63 kW Okretni moment na vretenu: 3300 Nm Držač alata: DIN 39871 AD ISO 50 Raspon brzine vretena za glodanje: 6,3 - 4000 o/min Brzina posmaka: 1 - 24000 mm/min w-os: 1 - 6000 mm/min. Prolaz između stupova: 3500 mm Visina prolaza: 3000 mm Ukupna potrebna snaga: 120 kW Težina stroja cca: 245 t Potreban prostor cca: 29,0 x 7,7 x 8,1 m Stroj je u skoro novom stanju i potpuno je moderniziran 2020. godine! sa CNC SIEMENS 840 D automatski spremnik alata za 153 mjesta alata automatski spremnik glava za glodanje za 6 glava za glodanje Modul za obradu - ravno - ravno dugo - Modul za obradu - Standardni kut - 4000 o/min, 144 x 2,5°, ISO 50 Modul za obradu - kut uski proširen - 40 kW, 4000 o/min, 1800 Nm, 144 x 2,5°, ISO 50 Modul za obradu - Univerzalni indeks - 40 kW, 4000 o/min, 2100 Nm, C-os 144 x 2,5°, B-os +/- 44 x 2,5°, ISO 50 Sustav rashladnog sredstva, transporter strugotine *

Stanje: vrlo dobro (rabljeno), Novo 2008 Ljuljačka iznad kreveta - 600 (Ø 23,62) Promjer × duljina - Ø 300 × 600 (Ø 11,81 × 23,62) Maks. promjer - Ø 380 (Ø 14,96) Maks. raspon hoda Z/X osi - 600 / 240 (23,62 / 9,44); Z-os: FANUC 2,8 kW (4 KS) /3000 o/min; X-os: FANUC 2,8 kW (4 KS) /3000 o/min Promjer provrta vretena/provrta vučne poluge - STD: Ø 77 / Ø 52 (Ø 3,03 / Ø 2,04); OPT: Ø 86 / Ø 77 (Ø 3,38 / Ø 3,03) Brzina vretena - STD: 8” stezna glava 3500 o/min; OPTICIJA: stezna glava 8” 4500 o/min, stezna glava 10” 3500 o/min Promjer stezne glave - STD: Ø 8” ; OPCIJA: Ø 10” Hidraulički stražnji krak – hod 465 (18,3) MT. br.4 VDI alatne stanice - OPT: 8 STD: 10 Rashladno sredstvo Transporter strugotine Zahtjevi za napajanje - 208-220 volti / 100 ampera / 3 faze / 60 ciklusa Podna površina (D × Š × V) - 4080 × 1675 × 1842 (160,62 × 65,94 × 72,51) Bruto težina (približno) - 5200 kg (11440 Ibs) Giodpfxsrfx Tne Aa Ael

Stanje: spreman za upotrebu (rabljeno), Godina proizvodnje: 2001, CNC glodalica TOS TV-1000 A CONTUR Proizvođač: Trens Model: MC 100 VA Godina proizvodnje: 2001. Stanje: rabljen Upravljačka jedinica: Heidenhain TNC 426 Hod osi X: 1000mm Hod osi Y: 600mm hod Z-osi 760mm stol: 760mm duljina : 1080 mm širina stola: 580 mm izmjenjivač alata s 40 pozicija držača alata prema ISO 40 Brzina vretena: 8000 o/min Ukupne dimenzije: D 3200 x Š 2100 x V 2900 mm Težina: 6200 kg Moguća dostava diljem Njemačke i Austrije. Doplata 1000 € prodaja bez jamstva. Gsdpfx Aaohlp Iws Aeil

Stanje: kao novo (izložbeni stroj), Godina proizvodnje: 2023, radni sati: 31 h, 3D koordinatni CNC mjerni stroj Profitech Innometrik Napredan u dizajnu portala (demo uređaj po akcijskoj cijeni) Otvoreni kabel Posebnosti dizajna portala: Dizajn portala s niskim težištem, širokim odvajanjem ležaja i optimalnim omjerom krutosti i mase. Granitne vodilice osiguravaju jednoliku toplinsku, dimenzijsku, torzijsku i geometrijsku stabilnost stroja. 24 zračna ležaja za glatko kretanje triju osi. Visoka dinamika za bolje performanse, stroj može postići velika ubrzanja poput usporedivih srednjih i velikih CMM-ova. Toplinski kompatibilni materijali i komponente minimiziraju utjecaj fluktuacija temperature okoline na rezultate mjerenja, Filter i regulator zraka. Pneumatski sustav protuutega osi Z. Granitni stol s navojnim umetcima veličine M10. Jastučići za pasivnu izolaciju vibracija Tehnički podaci Mjerne staze: X: 500 mm Y: 600 mm Z: 400 mm Maksimalna težina obratka: 250 kg Težina stroja: 850 kg Ukupne dimenzije: 1290x1160x2350mm Točnost prema DIN EN ISO 10360-2 ili ISO 10360-4: Volumetrijsko odstupanje sondiranja: MPEP= 2,2 µm Odstupanje mjerenja volumenske duljine: MPEE= 2,2+ L / 350 (µm) Uvjeti okoliša: Sobna temperatura standardna: 18-22°C Radna temperatura 10-35°C Giedodyah Sopfx Aa Ajl Dovod komprimiranog zraka: Minimalni tlak zraka: 6 bara Potrošnja zraka: 90NI/min Također se može konfigurirati kao kompletan paket sa sustavom osjetljivim na dodir, puštanjem u rad softvera i obukom. (Mogu se ponuditi i godišnje održavanje i kalibracija)
