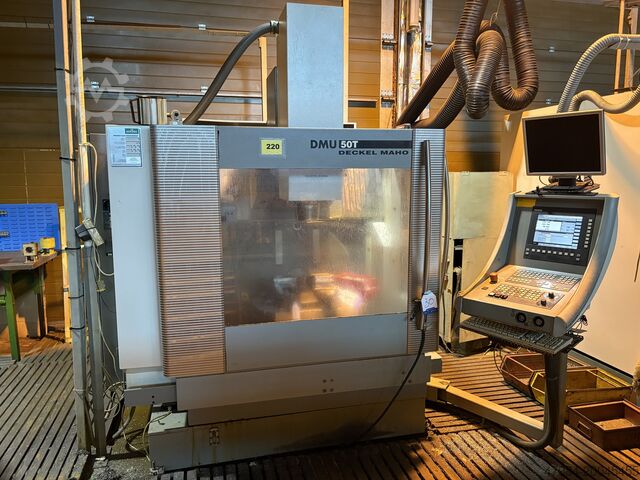

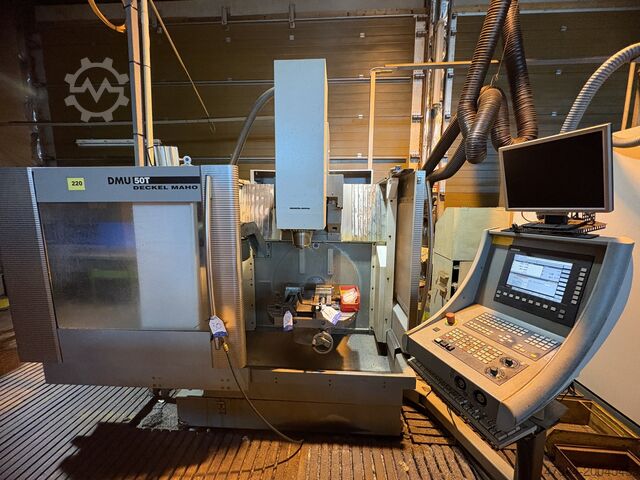

Okomiti obradni centar

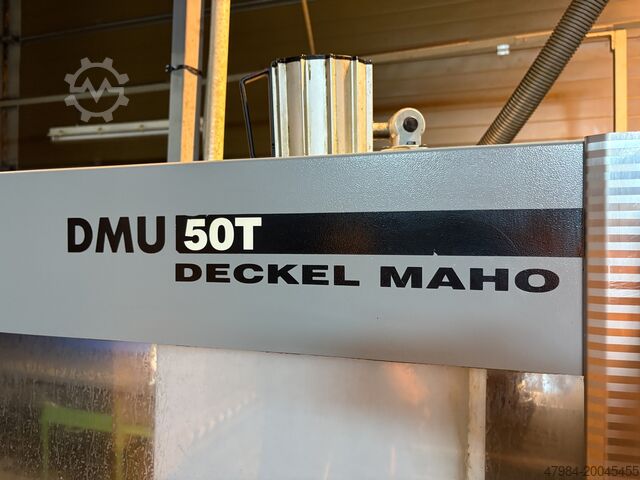

DECKEL MAHO DMU 50 T

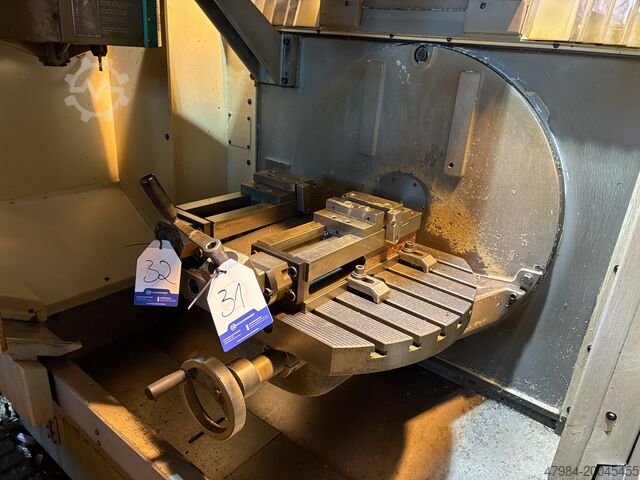

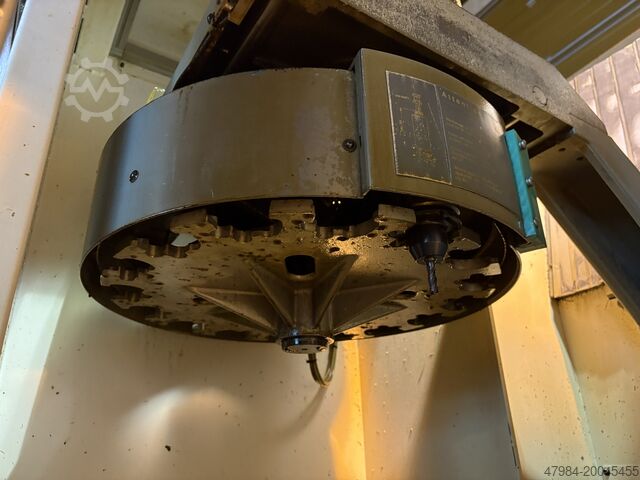

Stanje: spreman za upotrebu (rabljeno), Godina proizvodnje: 2001, udaljenost pomaka osi X: 500 mm, pomak osi Y: 400 mm, pomak osi Z: 400 mm, proizvođač kontrolera: HEIDENHAIN, model upravljača: TNC 426, ukupna visina: 2.534 mm, ukupna masa: 3.000 kg, duljina proizvoda (maks.): 1.783 mm, broj osovina: 5, Ovaj 5-osni DECKEL MAHO DMU 50 T proizveden je 2001. godine. Ima ručni rotacijski stol s površinom stezanja od 700 x 500 mm i maksimalnim opterećenjem od 200 kg. Brzina vretena doseže do 9000 o/min, a stroj uključuje izmjenjivač alata sa 16 mjesta za spremnike. Dimenzije su 1783 x 1647 x 2534 mm, težina 3000 kg. Razmotrite mogućnost kupnje ovog vertikalnog obradnog centra DECKEL MAHO DMU 50 T. Kontaktirajte nas za više informacija. • Rotacija: 360° • Zakretanje: -10°/+95° • Brzina vretena: 9000 o/min • Snaga (100%/40%): 9/13 kW • Držač alata: SK 40 DIN 69871 • Brzina pomaka X, Y, Z: 10000 mm/min • Brzi pomak X/Y/Z: 12 m/min • Ručni rotacijski stol s okretnom osi • Stezna površina: 700 x 500 mm • Maksimalno opterećenje: 200 kg • Razmak/širina utora: 63 mm / 14 H7 • Utora za časopise: 16 • Maksimalna duljina alata: 290 mm • Maksimalna težina alata: 6 kg Dimensions Machine Depth 1647 mm Gisdpfxex Uqmdj Aa Ael

Stanje: rabljeno, Promjer tokarenja iznad kreveta: 2400 mm Promjer tokarenja iznad suporta: 2200 mm Dužina tokarenja: 10.000 mm Snaga pogona: 185 kW Promjer planske ploče: 1650 mm Broj okretaja: 1,5 – 150 o/min Maksimalna masa obratka: 70.000 kg Promjer stezanja: 1400 mm Tehnički podaci Radno područje Maksimalni promjer tokarenja iznad suporta: 2200 mm Maksimalni promjer okretanja iznad kreveta: 2400 mm Maksimalna dužina tokarenja: 10.000 mm Promjer stezanja u planskoj ploči glavnog vretena: 300 – 1600 mm sa specijalnim čeljustima do 2050 mm Promjer stezanja u planskoj ploči konjića: 300 – 1400 mm Maksimalna masa obratka: 70.000 kg Glavni pogon, planska ploča Promjer planske ploče: 2000 mm Brzina okretaja planske ploče, beskonačno promjenjiva u 4 stupnja: 1,5 – 150 o/min Maksimalni okretni moment pri nominalnoj brzini: 220.000 Nm Snaga glavnog motora: 185 kW Kut vrha nosača s flanšom: 70° Suporti Hod utorničkog nosača: 500 mm Hod planskog nosača: 1400 mm Brza uzdužna regulacija: 2000 mm/min Brza planska regulacija: 800 mm/min Beskonačno podesivi posmaci, uzdužno: 0,6 – 300 mm/min Beskonačno podesivi posmaci, planski: 0,3 – 120 mm/min Maksimalna sila rezanja na suportu: 20.000 kg Konjić Promjer planske ploče (odvojiva): 1650 mm Godpoxddvnsfx Aa Aeil Promjer stezanja planske ploče: 1400 mm Kut vrha nosača s flanšom: 70° Brza regulacija: 1250 mm/min Posebne opreme Kopirna naprava za prvi suport Dužina kopiranja: 8500 mm Maks. dubina kopiranja u jednom potezu: 500 mm Naprava za izbušivanje: bušeća šipka 460 x 390 mm Promjer bušenja: 600 – 1000 mm Maks. dubina bušenja u jednom potezu: 2700 mm Za Ks od 200 kp/mm² – s max. = 1,5 mm/o Najveći presjek strugotine 30 mm² pri izbačaju od 1000 mm S povećanjem dubine bušenja smanjuje se presjek strugotine Vodilica za konusno tokarenje, kut podešavanja do 8° i maksimalna dužina konusa (u jednom potezu) od 2000 mm, preciznost podešavanja ± 5 minuta. Vodilica za konusno tokarenje, kut podešavanja do 15° i maksimalna dužina konusa (u jednom potezu) od 1000 mm, preciznost podešavanja ± 5 minuta. Pomoćna dizalica od 125 kg na glavi vretena.

Stanje: vrlo dobro (rabljeno), Godina proizvodnje: 1999, radni sati: 37.300 h, Funkcionalnost: potpuno funkcionalan, x-hod 500 mm Y-pomak 400 mm z-pomak 400 mm TNC Heidenhain upravljanje Raspon brzina - glavno vreteno 20 - 9.000 min/-1 Pogonska snaga - glavno vreteno 9 / 13 kW Promjer stola 700 x 500 mm zakretanje B: 105° (-10°/+95°) ručno. rotirajući čovjek od 360°. maks. nosivost stola 200 kg Broj T-utora 7 Središnja rupa 30H7 mm Broj pozicija alata 16 poz. Držač alata ISO 40 DIN 69871 maks. duljina alata 290 mm maks. težina alata 6,0 kg maks. ukupna težina 50 kg Giedpowm Nqrsfx Aa Ajl Brzina dodavanja maks. 10.000 mm/min Ukupna potrebna snaga 17 kW Težina stroja cca. 3,2 t Potreban prostor cca. 4,0 x 4,0 x 2,5 m

Stanje: spreman za upotrebu (rabljeno), Godina proizvodnje: 1997, CNC glodalica Deckel Maho DMU 50 T upravljanje Heidenhain TNC426 broj okretaja: 20-9000 o/min posmaci X, Y, Z: 20-10000 mm/min brzi pomak X, Y, Z: 12000 mm/min radna zona X 500 mm, Y 400 mm, Z 400 mm prihvat alata: Gsdpfx Aox Taq Nja Asil SK40 DIN 69871 pritezna vijak DIN 69872 izmjenjivač alata: 16 pozicija maksimalna izbočina od vrha vretena 290 mm radni stol: ručnim putem zakretni i zaklopni okretnik dimenzije 700 x 500 mm T-utor M14 centrirajuća rupa 30 mm transportni podaci: težina 3200 kg dimenzije (duljina x širina x visina) 2,10 x 2,30 x 2,30 m

Stanje: vrlo dobro (rabljeno), Promjer tokarenja preko kreveta 1000 mm Središnja udaljenost 2000 mm Gedpfewhkdcex Aa Aoil Visina centra 500 mm Promjer tokarenja preko poprečnog klizača 700 mm Provrt vretena 128 mm Brzine vretena 6,4-1600 o/min SIEMENS 810 D upravljanje Razni pribor MARCELS MACHINES CH

Stanje: gotovo kao novo (rabljeno), Godina proizvodnje: 2001, Funkcionalnost: potpuno funkcionalan, udaljenost pomaka osi X: 500 mm, pomak osi Y: 400 mm, pomak osi Z: 400 mm, masa obratka (maks.): 200 kg, brzina vrtnje (min.): 9.000 okr/min, maksimalna brzina vretena: 9.000 okr/min, radni sati vretena: 2.000 h, ulazni napon: 380 V, vrsta ulazne struje: trofazni, Oprema: brzina vrtnje beskonačno podesiva, dokumentacija / priručnik, Stroj je potpuno kompletan i odmah spreman za upotrebu. Uključenih 25 držača alata. Softver: Heidenhain 426/430. Knjige i dokumentacija su potpuni. Gisdpfx Aaox Rqcks Ael

Stanje: rabljeno, Godina proizvodnje: 2001, radni sati: 7.343 h, udaljenost pomaka osi X: 500 mm, pomak osi Y: 400 mm, pomak osi Z: 400 mm, Obradni centar DECKEL MAHO DMU 50T je stroj koji omogućuje brzu i preciznu proizvodnju složenih komponenti pomoću više alata. Stroj može koristiti više alata unutar jednog ciklusa, automatski ih dovodeći u vreteno prema potrebi. Jedan stroj može izvoditi operacije poput bušenja, glodanja, narezivanja navoja i razvrtavanja. Upravljanje ovakvim strojem povjereno je CNC upravljačkim sustavima, najefikasnijim sustavima upravljanja u obradi metala. Tehnički podaci DECKEL MAHO DMU 50T obradnog centra: -Godina proizvodnje: 2001. Gsdpox Nm Tisfx Aa Ajil -Broj radnih sati: 7343 -Heidenhain TNC 426/430 upravljanje -Osovine: X500 Y400 Z400 C i B os -Stol: 700x500mm -Brzina vretena: 20 - 9.000 o/min -Magacin alata: 16 pozicija -Držač alata: SK40

Stanje: dobar (rabljeno), Godina proizvodnje: 2008, 1 rabljeni vertikalni obradni centar Proizvođač: Deckel Maho Model: DMU 80 monoblock Godina proizvodnje: 2008 Upravljanje: ITNC 530 Tehnički podaci X-hod: 980 mm Y-hod: 630 mm Z-hod: 630 mm Upravljanje: iTNC 530 Ukupna priključna snaga: 10 / 15 kW Težina stroja cca: 9,5 t Dimenzije cca: 4*4*2,5 m Dodatne informacije Oprema: Elektronički ručni kotačić Mod rada 4 Ručna zakretna glava za glodanje Motorska glava 12.000 min-1 Gisdpexa Eudofx Aa Ael SK 40 / oblik DIN 69872 Magacin alata za 32 alata Fiksni stol 1250 x 700 mm Transporter za strugotine Uređaj za hlađenje

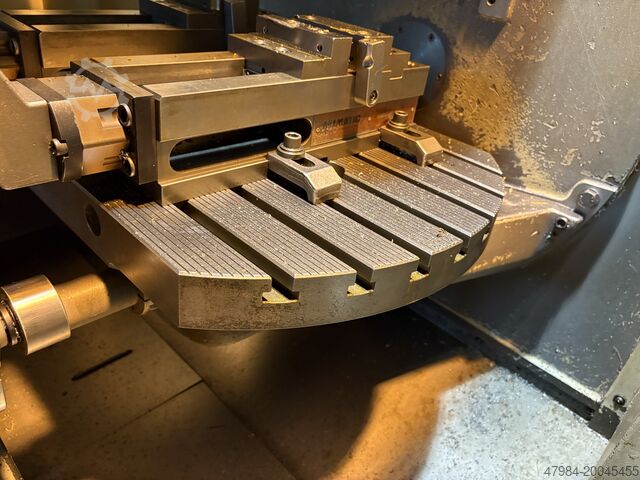

Stanje: dobar (rabljeno), Godina proizvodnje: 2003, Funkcionalnost: potpuno funkcionalan, CNC univerzalni obradni centar DECKEL MAHO - DMU 50 T Godina proizvodnje: 2003 x-hod: 500 mm y-hod: 400 mm z-hod: 400 mm Upravljanje: Siemens 810 D Brzinski raspon glavnog vretena: 20 - 9.000 min⁻¹ Snaga pogona glavnog vretena: 9 / 13 kW Prihvat alata: ISO 40 DIN 69871 Dimenzije stola: 700 x 500 mm Zakretanje osi B: 105° (-10°/+95°) ručno Rotacija 360° ručno Maks. opterećenje stola: 200 kg Broj T-utorа: 7 Udaljenost između T-utora: 63 mm Širina T-utora: 14H7 mm Centrirajuća rupa: 30H7 mm Broj mjesta za alat: 16 pozicija Prihvat alata: ISO 40 DIN 69871 Maks. duljina alata: 290 mm Maks. težina alata: 6,0 kg Maks. ukupna težina: 50 kg Maks. posmična brzina: 10.000 mm/min Brzo pomicanje: 12 m/min Ulazna jedinica: 0,01 mm Ukupna potrošnja energije: 17 kW Težina stroja cca. 3,2 t Potreban prostor cca. 4,0 x 4,0 x 2,5 m - 5 osi (3 + 2) Gijdpex Auvvsfx Aa Ael - Zakretni okretni stol s prikazom kuta (osi B+C ručno, putem ručnog kotača) Dostupno odmah. Uključuje držače alata i sustav za pozicioniranje nulte točke.

Stanje: spreman za upotrebu (rabljeno), Godina proizvodnje: 2002, Upravljačka jedinica Marka: HEIDENHAIN Model: nema Kretanje Giedpfx Aajx D Duks Ael Pomak po X-osi: 500 mm Pomak po Y-osi: 400 mm Pomak po Z-osi: 400 mm Ovaj DECKEL MAHO DMU 50 T proizveden je 2002. godine. Ima prihvat vretena SK40 DIN69871, veličinu stola 700x500 mm i maksimalni broj okretaja 9000 o/min. Idealan za svestrane strojarske zadatke. Kontaktirajte nas za više informacija. Vrste primjene Glodanje

Stanje: vrlo dobro (rabljeno), Godina proizvodnje: 1999, Funkcionalnost: potpuno funkcionalan, Obradni centar - Vertikalni / Proizvođač: DECKEL MAHO / Tip: DMC 63V / Godina proizvodnje: 1999. Stroj se može pregledati pod strujom/čipom po dogovoru. Dobro očuvan, vrlo dobro očuvan, funkcionalan. Zamjena vretena: 18.03.2022 Sati vretena (13.03.2025.): 51.206 h Stroj ima Lehmann A-os i kontra ležaj (kao nov). TEHNIČKI PODACI: Radno područje: - X-os: 630 mm - Y-os: 500 mm - Z-os: 500 mm Pogoni posmaka/osovine: - Sila dodavanja X, Y, Z (100% radni ciklus): 6.000 N - Brzina posmaka: 0 - 30.000 mm/min - Brzi hod X, Y, Z: 30 m/min - Promjer/uspon kugličnog vretena (X, Y, Z): 40/20 mm Točnost pozicioniranja: - Pmax u X, Y, Z-osi prema VDI/DGQ 3441: 0,015/0,010 mm (indirektan/izravan mjerni sustav) Sustav mjerenja položaja: - Ulazna rezolucija: 0,001 mm Radno vreteno: Gsdpev Nxbyofx Aa Asil - Pogonska snaga (40/100 % ED): 13/9 kW - Okretni moment (40/100 % ED): 83/57 Nm - Raspon brzine: 1 - 10.000 okretaja u minuti - Držač alata DIN 69 871-A: SK40 - Sila uvlačenja alata: 12.000 N Spremnik/izmjenjivač alata: - Sustav izmjene alata: Pick-up - Broj mjesta spremnika: 24 mjesta - max promjer alata sa slobodnim susjednim pozicijama: 80/140 mm - maksimalna duljina alata: 300 mm - maksimalna težina alata: 7 kg - Vrijeme od čipa do čipa: 6,5 sek - Brzina vrtnje/spremnik alata: 47 o/min - Maksimalna težina spremnika alata (24 x 3 kg): 72 kg Strojni stol: - Stezna površina s T-utorima DIN 650-14: 800 x 500 mm - Nosivost stola (težina montaže): 500 kg - Visina utovara: 850 mm - Maksimalna visina obratka (pri maksimalnoj duljini alata): 240 mm OPREMA: - CNC upravljanje: Siemens 810D powerline - Lehmann A-osovina i kontra ležaj (kao nov) - Izravni mjerni sustav - IKZ, 15 bara - Rashladni sustav (emulzija) - Elektronski ručni kotač - Transporter strugotine - Dokumentacija - CE oznaka Ne jamčimo potpunost i točnost tehničkih podataka i opreme. - Predmet prethodne prodaje -

Godina proizvodnje: 2002, Stanje: spreman za upotrebu (rabljeno), Osovina: 5, hod X/Y/Z: 500mm/400mm/400mm, broj okretaja: 9000 o/min, snaga vretena: 9kW/13kW, mjesta za alat: 16, maks. duljina alata: 290mm, maks. težina alata: 6kg, maks. opterećenje stola: 200kg, pomak: 10m/min, brzi pomak: 12m/min. Dimenzije stroja X/Y/Z: cca 4500mm/4000mm/2500mm, težina: cca 3400kg, upravljanje: Heidenhain MillPlus, radni sati: 34724h, sati vretena: 6490h. Jedna upravljačka tipka stroja je neispravna, a alat se povremeno ne izbacuje. Dokumentacija dostupna. Moguć je pregled na lokaciji. Stroj se koristio za potrebe obuke. Gisdpfx Aajx Aupis Ajl

Stanje: vrlo dobro (rabljeno), Godina proizvodnje: 2002, Funkcionalnost: potpuno funkcionalan, udaljenost pomaka osi X: 500 mm, pomak osi Y: 400 mm, pomak osi Z: 400 mm, opterećenje stola: 200 kg, maksimalna brzina vretena: 9.000 okr/min, CNC Heidenhain TNC 426 RADNI PODRUČJE: Uzdužno X: mm 500 Poprečno Y: mm 400 Vertikalno Z: mm 400 Rotacija: 360° Nagib: -10°/+95° VRETENO: Brzina vrtnje: okr/min 9.000 Snaga (100%/40%): kW 9/13 Prihvat alata: SK 40 DIN 69871 POGON OSI: Brzina pomicanja osi X, Y, Z: mm/min 10.000 Brzina brzog pomaka X/Y/Z: m/min 12 STOL: Ručni rotacijski stol s nagibnom osi Površina za stezanje: mm 700 x 500 Maksimalno opterećenje: kg 200 Udaljenost/dimenzija utora: mm 63 / 14 H7 MJENJAČ ALATA: Broj mjesta u magazinu: Br. 16 Maksimalna duljina alata: mm 290 Maksimalna težina alata: kg 6 Gjdpjxz Axijfx Aa Aoil DIMENZIJE I TEŽINE: Dimenzije: mm 1.783 x 1.647 x 2.534 h Težina: kg 3.000 Godina: 2002

Stanje: rabljeno, Godina proizvodnje: 1988, x-hod 0600 mm y-hod 450 mm z-hod 450 mm Hod pinole 80 mm Veličina stola 1000 x 400 mm Broj okretaja vretena 20 - 3000 o/min Giodpfx Aeu Rt I Iea Ajl Držač vretena SK 40 feedovi - automatski Programiranje 1 - 4000 mm/min Brzi hod 6 m/min Kontrolirajte Philips 432 Pogonska snaga 12 kW Ukupna potrebna snaga 15 kW CNC kontrola Philips 432, V-glava rotacijska, rashladna pumpa, hidr. Alat- napon, auto. Centralno podmazivanje, svjetlo stroja, posuda za sakupljanje strugotine Kabina za prskanje.

Stanje: vrlo dobro (rabljeno), Funkcionalnost: potpuno funkcionalan, Oprema: transporter strugotine, Univerzalna glodalica Deckel Maho DMU 50T s TNC 426 / 430 kontrolom iz Heidenhaina s transporterom strugotine Tehnički podaci: >> Izgrađen 2000. godine >> Heidenhain upravljanje TNC 426 / 430 >> Staze putovanja X500/Y400/Z400 >> C i B osi ručno s digitalnim zaslonom >> Radno vreteno: Maksimalni okretni moment 88 Nm Maks. broj okretaja vretena 20 - 9.000 o/min držač alata SK40 >> Posmak X, Y, Z -10 000 mm/min Brzi hod X, Y, Z 12 m/min >> Magazin alata: Broj alata 16 >> Stol Ø700x500mm >> Raspon zakretanja +95° /-10° >> Dimenzije i težina: Dimenzije 2.200 x 4.000 x 2.450 mm Težina cca 3.500 kg Giedpfx Asvyr N Sja Ajl >> sustav rashladnog sredstva >> Strujni priključak 400V kVA 17 O stroju: U ponudi je univerzalna glodalica Deckel Maho DMU 50T sa Heidenhain TNC 426/430 kontrolom u vrlo dobrom stanju. Stol se može podešavati ručno (digitalno) pomoću dvije dodatne osi B i C. Stroj radi glatko i precizno. DMU 50T ima transporter strugotine. Iskoristite priliku da vidite i isprobate stroj na licu mjesta pod strujom.
