5-osni obradni centar

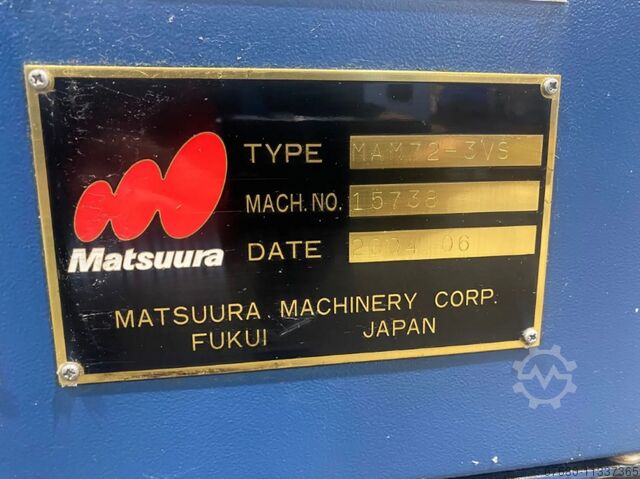

Matsuura MAM72-3VS

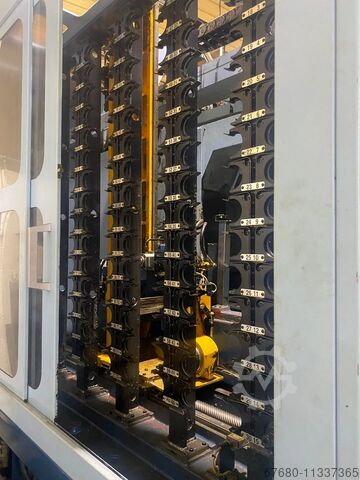

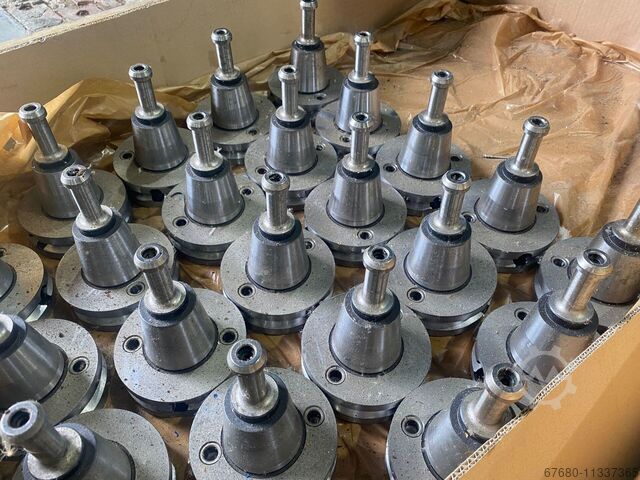

Stanje: spreman za upotrebu (rabljeno), Godina proizvodnje: 2003, Funkcionalnost: potpuno funkcionalan, udaljenost pomaka osi X: 680 mm, pomak osi Y: 400 mm, pomak osi Z: 625 mm, maksimalna brzina okretanja: 15.000 okr/min, kut zakretanja B-osi (min.): −110 °, kut zakretanja osi B (maks.): 65 °, Obradni centar s velikim magazinom alata s 240 pozicija i mjenjačem paleta s 40 komada. TEHNIČKI PODACI X-os: 680 mm Y-os: 400 mm Z-os: 625 mm B-os: +65º do -110º C-os: 360º Udaljenost palete od vrha vretena: -86 mm do 540 mm Udaljenost središta palete od vrha vretena (B-os -90º): 60 mm do 685 mm Udaljenost središta palete od vodilice stupa: -25 mm do 375 mm Udaljenost središta vretena od vodilice stupa: 227 mm Udaljenost poda od površine palete: 1.165 mm Upravljački sustav: Fanuc 16iMB Detalji vretena Brzina vretena: 40 – 15.000 o/min Konus vretena: 7/24 Steep Taper #40, Big PLUS Promjer vretena: 80 mm Okretni moment vretena: 135 Nm / 850 o/min Snaga vretena: 15/7,5 kW Brzine pomicanja i brzog pomicanja Brzi pomicanje X/Y/Z: 30 m/min B-os: 10 o/min C-os: 13,5 o/min Pomicanje X/Y/Z: 1 - 15 m/min B-os: 1 - 2.160º/min Hodewqc Ufjpfx Afxeni C-os: 1 - 3.600º/min Alati i palete Broj alata: 240 Maks. promjer alata: 80 mm Maks. promjer alata sa slobodnim susjednim stanicama: 150 mm Maks. duljina alata: 260 mm Maks. težina alata: 8 kg Mjenjač paleta s: 40 paleta Dimenzije obratka Maks. promjer obratka: 360 mm Maks. visina obratka: 250 mm DETALJI STROJA Godina proizvodnje: 2003. Puštanje u rad: 2004. Težina stroja: 11.700 kg Dimenzije: 4.945 x 3.655 mm Visina stroja: 3.210 mm OPREMA - Rotacijski enkoderi za osi B i C - Heidenhain sustav za izravno mjerenje položaja za osi X, Y i Z - Unutarnji sustav rashladnog sredstva 30 l/min / 20 bara - Transporter strugotine sa strugačem - Tajmer za uključivanje/isključivanje - Mjerna sonda RENISHAW MP 10 Easy Probe - Renishaw NC 1 laser - 2 MB memorije - 8 dodatnih M funkcija - Broj odstupanja alata: 999 - Povećan broj koordinatnih sustava obratka sa: 6 na 54 - Rotacija koordinatnog sustava: G68/G69 - Automatsko praćenje nulte točke - Ponovno pokretanje programa
