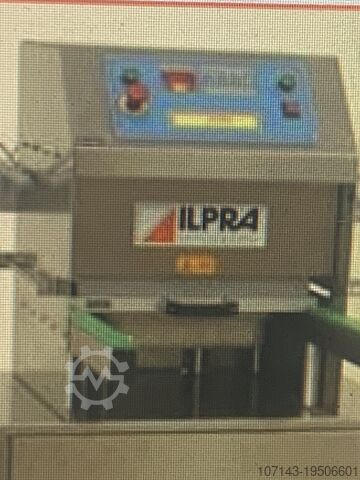

Stroj za termosigiliranje posuda

ILPRA mod. ILPRA FOODPACK 400 N

Stroj za termosigiliranje posuda
Model: ILPRA FOODPACK 400 N

(prodaje se zajedno s 5000 posuda i pripadajućom folijom)

Stroj za izrezivanje i termosudarnje s metaliziranim filmom s koluta, kompatibilan s unaprijed oblikovanim posudama od plastičnog, aluminiziranog i/ili karton plastificiranog materijala.

Dimenzije posuda: max. 280 x 32 h mm (u jednom redu).

Mehanička radna brzina: oko 400 ciklusa/sat, ovisno o korištenom materijalu i karakteristikama proizvoda koji se pakira.

Rad u vakuumu i s dodavanjem inertnog plina, brzina ovisi o stupnju vakuuma (4 ciklusa/min).

FUNKCIJA I OPIS:
Stroj FOODPACK model 400N praktičan je i robusno konstruiran.
Pogon trake i sustava za odvijanje/natapanje filma je mehanički, dok se ploča za zavarivanje pogoni pneumatski. Strojom upravlja programabilni automat (PLC).

Kod izrade FOODPACK modela 400N uzete su u obzir posebne uvjete vlage u radnom području. Svi dijelovi koji dolaze u dodir s proizvodom, kao što su radna ploha i kućišta, izrađeni su od nehrđajućeg čelika (S/S).

Promjena formata posude traje oko 5 minuta.

SEKCIJE STROJA:

1. Sekcija za punjenje posuda:
Punjač se sastoji od vodilica za posude (vodilice omogućuju pravilno postavljanje napunjenih posuda). Nakon umetanja posude u kalup, operater ju prebacuje u zonu zavarivanja pomoću ručice. Ovdje je uređaj za kontrolu pozicije koji omogućuje nastavak rada samo ako je posuda ispravno postavljena. Nakon zavarenja, operater vraća kalup u poziciju za punjenje, uklanja termosudiranu posudu i umeće sljedeću za idući ciklus.

2. Grupa za odvijanje i navijanje filma:
Ova grupa automatski postavlja potrebnu količinu termosudarnog filma s koluta ispod jedinice za zavarivanje i rezanje te vrši ponovno motanje viška filma. Na ovu grupu može se ugraditi sustav za ispis datuma proizvodnje/isteka. Opcionalno, uređaj za centriranje omogućuje točno pozicioniranje slike u sredinu metalizirane folije koja zatvara posudu.
Ijdpfxowxlqle Ag Ioa

3. Sekcija za zavarivanje i rezanje:
U ovoj grupi film se reže i zavari na posudu (rez je precizan prema obliku posude). Kada je kalup postavljen u zonu zavarivanja, pritiskom na tipku START izvršava se operacija zavarivanja i rezanja. Gornji i donji kalup izrađuju se prema karakteristikama odabrane posude i zahtijevaju visoku razinu prilagodbe. Ploča za zavarivanje je elektronički vremenski podešena i svaka operacija ima individualnu kontrolu temperature. Sekcija je opremljena brzim sustavom izmjene kalupa: za otpuštanje i pričvršćivanje gornjeg kalupa dovoljno je rotirati selektor na upravljačkoj ploči.

4. Upravljačka ploča:
Opremljena je termoregulatorom za podešavanje temperature zavarivanja, timerom za podešavanje trajanja zavarivanja te upravljačkom tipkovnicom s prikazom koja upravlja funkcijama stroja, kao i gumbima za START, ZAUSTAVLJANJE U SLUČAJU NUŽDE, glavnim prekidačem i selektorom za brzu izmjenu kalupa.

Sekvenca sekcija:
- Osnova od nehrđajućeg čelika (S/S)
- Ručna stanica za punjenje i pražnjenje
- Automatski sustav za odvijanje i ponovno namotavanje filma
- Stanica za rezanje i zavarivanje
- Upravljačka ploča.
